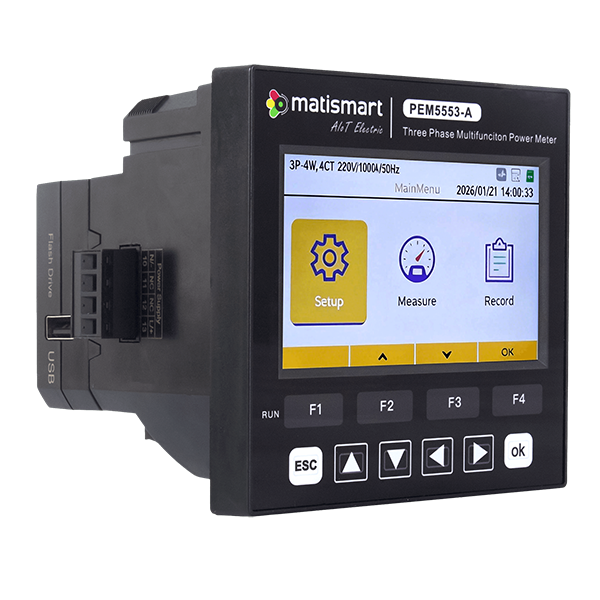

Intelligens hálózati minőségelemző PEM5000

Emelje új szintre villamos infrastruktúráját a Matismart PEM5000 intelligens hálózati minőségelemzőjével. A nagy pontosságú intelligens hálózati minőségelemzőnk átfogó betekintést nyújt a villamos hálózatba, az alapszintű méréstől a komplex felharmonikus torzításig és tranziens eseményekig. A valós idejű felügyelet és a fejlett diagnosztikai logika összekapcsolásával a PEM5000 lehetővé teszi a mérnökök számára, hogy a hálózati anomáliákat még a költséges berendezéshiba előtt azonosítsák, biztosítva a stabil és hatékony üzemelést ipari és kritikus fontosságú telephelyeken. **Főbb műszaki adatok** - Pontossági osztály: 0,5 - Külső áramváltók: Rogowski-tekercsek, feszültségkimenetű / 5A kimenetű / mA kimenetű áramváltók - Kommunikáció: Modbus-RTU / Modbus-TCP - Átfogó PQ-mérés: felharmonikusok (1–50.), hullámforma, aszimmetria, vektordiagram, feszültségemelkedés, feszültségletörés, igényérték, max/min értékek stb. - Nagysebességű TCP-adatátvitel - Beépített tároló, támogatja az adatnaplózást, eseményrögzítést és hullámforma-rögzítést **Jellemzők és előnyök** - Rendszertámogatás: Teljes körű villamos paramétermérést biztosít egyfázisú és háromfázisú rendszerekhez egyaránt. - Alapparaméterek: Széles paramétertartományt mér, beleértve az áramerősséget, feszültséget, teljesítménytényezőt, teljesítményt és energiát. - Hálózatiminőség-elemzés: Fejlett hálózati minőségi diagnosztikát kínál, beleértve a felharmonikusokat (az 50. rendig), a valós idejű hullámformákat, az aszimmetriát, a vektordiagramokat, a feszültségemelkedéseket/-letöréseket, az igényértéket és a szélsőértékeket. Nagy pontosságú mérés - Energiamérési pontosság: 0,5%-os pontosságot biztosít a hatásos és látszólagos energia esetében. - Feszültség-/áramerősség-pontosság: A feszültség- és áramerősség-mérés pontossága 0,2%. - Teljesítménymérési pontosság: A hatásos és látszólagos teljesítmény mérése 0,5%-os pontossági szintet tart. - Frekvencia/teljesítménytényező: Nagy pontosságú frekvenciamérést kínál (±0,001 Hz-ig) és ±0,005 pontosságú teljesítménytényező-mérést. Széles villamos paramétertartomány - Feszültségmérés: 0–600 VAC széles feszültségbemeneti és mérési tartományt támogat. - Rugalmas tápellátás: Sokoldalú segédtápellátási tartománnyal rendelkezik, amely 85–305 VAC vagy 100–430 VDC tartományt támogat. - Áramerősség-bemenet: Az áramerősség-bemeneti csatornák 0–420 mVAC feszültségtartományt támogatnak. - Frekvenciakompatibilitás: 45 Hz–65 Hz tartományban működik, és 50 Hz-es vagy 60 Hz-es rendszerekhez konfigurálható. Egyszerű telepítés és használat - Sokoldalú érzékelőtámogatás: Kompatibilis külső Rogowski-tekercsekkel, feszültségkimenetű, 5A kimenetű és mA kimenetű áramváltókkal a nem invazív méréshez. - Több bekötési mód: Különféle konfigurációkat támogat, beleértve a 3P4W (4CT/3CT), 3P3W (3CT/2CT), 1P3W és 1P2W módokat. Nagy teljesítményű adattárolás és -naplózás - Belső tároló: Beépített 32GB TF-kártyával rendelkezik a megbízható adat- és naplótároláshoz. - Rögzítéstípusok: Adatnaplózást, eseménynaplózást és hullámforma-rögzítést támogat, az összes fájlt CSV formátumban menti. - Adatkezelés: Lehetővé teszi az adatok exportálását USB-s háttértárral, vagy a rekordok közvetlen kezelését/törlését a készülék felületén keresztül. - Konfigurálható naplózás: A felhasználók egyéni rekordneveket, kezdési időpontokat, időtartamokat és rögzítési intervallumokat állíthatnak be. - Automatizált működés: A rögzítés automatikusan elindul az ütemezett időpontban, és leáll a feladat befejezésekor. Sokoldalú kommunikáció és rendszerintegráció - Szabványos interfészek: Alapfelszereltségként RJ45 Ethernet és RS485 kommunikációs portokkal rendelkezik. - Protokolltámogatás: Szabványos Modbus-TCP és Modbus-RTU protokollokat támogat a különféle konfigurációs rendszerekkel való zökkenőmentes kompatibilitás érdekében. Felhasználóbarát felület és konfiguráció - Nagy felbontású kijelző: 3,5 colos IPS képernyő, 480 x 800 felbontással, a tiszta adatmegjelenítés érdekében. - Többnyelvű támogatás: Több nyelvet is támogat, köztük az egyszerűsített/hagyományos kínai, angol, francia, orosz, spanyol és portugál nyelvet. **Alkalmazási területek** - **Cél** — Alkalmazási területek - **Ipari energiagazdálkodási rendszerek** — Ideális nagyüzemi gyárak számára, ahol a fogyasztás és a felharmonikus torzítás pontos felügyeletére van szükség az érzékeny gépek védelme érdekében. - **Elosztószekrény** — Integráció: Kompakt kialakítása és többféle bekötési módja (3P4W, 3P3W stb.) ideális összetevővé teszi kapcsolószekrény- és elosztótábla-gyártók számára. - **Adatközpontok és kritikus létesítmények** — Nagysebességű eseménynaplózást biztosít a hálózati stabilitás felügyeletéhez, és a mikromegszakítások, valamint a feszültségingadozások érzékelésével biztosítja a 24/7 üzemidőt. - **Megújulóenergia-felügyelet** — Nap- vagy szélerőművekben használatos a kétirányú energiaáramlás (importálás/exportálás) mérésére, valamint a hálózatba visszatáplált villamos energia minőségének felügyeletére.
